Polaris 05 無溶劑複合機在大批量複合操作中的優勢


北極星05無溶劑複合機是在北極星01無溶劑複合機機身結構與操作性能升級後開發的雙放捲複合機。明顯的差別是：放捲和收卷都有A、B兩個工位。放捲時，當A工位料架上的基材達到設定的最小直徑時，放捲工作區上的旋轉裝置將B工位料架上的基材旋轉至收料區，完成放捲交接工作同樣，收卷時，當A站料架上的基材達到設定的最大直徑時，放捲工作區上的旋轉裝置將B站料架上的基材旋轉到收料區，與A站基材完成收卷交接，這是一個自動不停機加油過程。它使 北極星02無溶劑複合機 從開始營運到訂單生產截止日期期間不間斷生產。






在同等大量生產中，Polaris 05無溶劑複合機節省了停機加油的時間；包括送料、張力調整時間。到複卷區卸料後的複卷時間。因此，Polaris 05無溶劑複合機的產量無疑比單一工位無溶劑複合機高出50%。且不間斷加油也減少了停止加油時預餵基材的浪費。因此，Polaris 05無溶劑複合機是大批量複合作業的最佳複合工具。另外，由於北極星05無溶劑複合機只需要其他無溶劑複合機一半的時間即可完成成倍的工作效率，因此，北極星05無溶劑複合機用戶親切地稱其為：「超級戰士」。




北極星05無溶劑複合機能完成大批量複合作業的原因



主要原因是 北極星05無溶劑複合機 可以實現批量層壓操作的是第一次放捲，第二次放捲已經完成
雙工位升級，同時針對雙工位層壓板的張力特點，收卷裝置也做了對應的升級匹配。具體操作如下：
1.Polaris 05無溶劑複合機採用智慧無軸上料方式進行第一、第二放捲材料的裝卸。

  • 智慧無軸上料，是透過氣壓缸，將齒錐軸頭壓入捲取芯兩端，將捲料固定在放捲工作區。
  • 接著透過在滾輪支撐座上設計電動調整螺桿，對橫向位置載重中經常出現的新料材料與工作材料之間的差異進行橫向修整修正。
  • 這種裝卸方式不僅使操作者操作方便，而且可以克服儲運過程中因擠壓、掉落等原因導致料芯變形後通過軸裝卸的問題。





2.北極星05無溶劑複合機採用旋轉架作為第一放捲與第二放捲框架結構

  • 此放捲迴轉架有兩個相同的放捲輥，該放捲迴轉架由兩組相同材質的放捲輥、相應的輥張力控制裝置、以及相同的自動接料裝置組成。
  • 放捲輥上的兩組基材放置在旋轉架上，一組位於裝卸工位，另一組位於操作工位。當工作站的基材直徑達到最小設定值時，將從工作站轉換為旋轉工位，將原來的上下料工作轉換為旋轉替代工位。

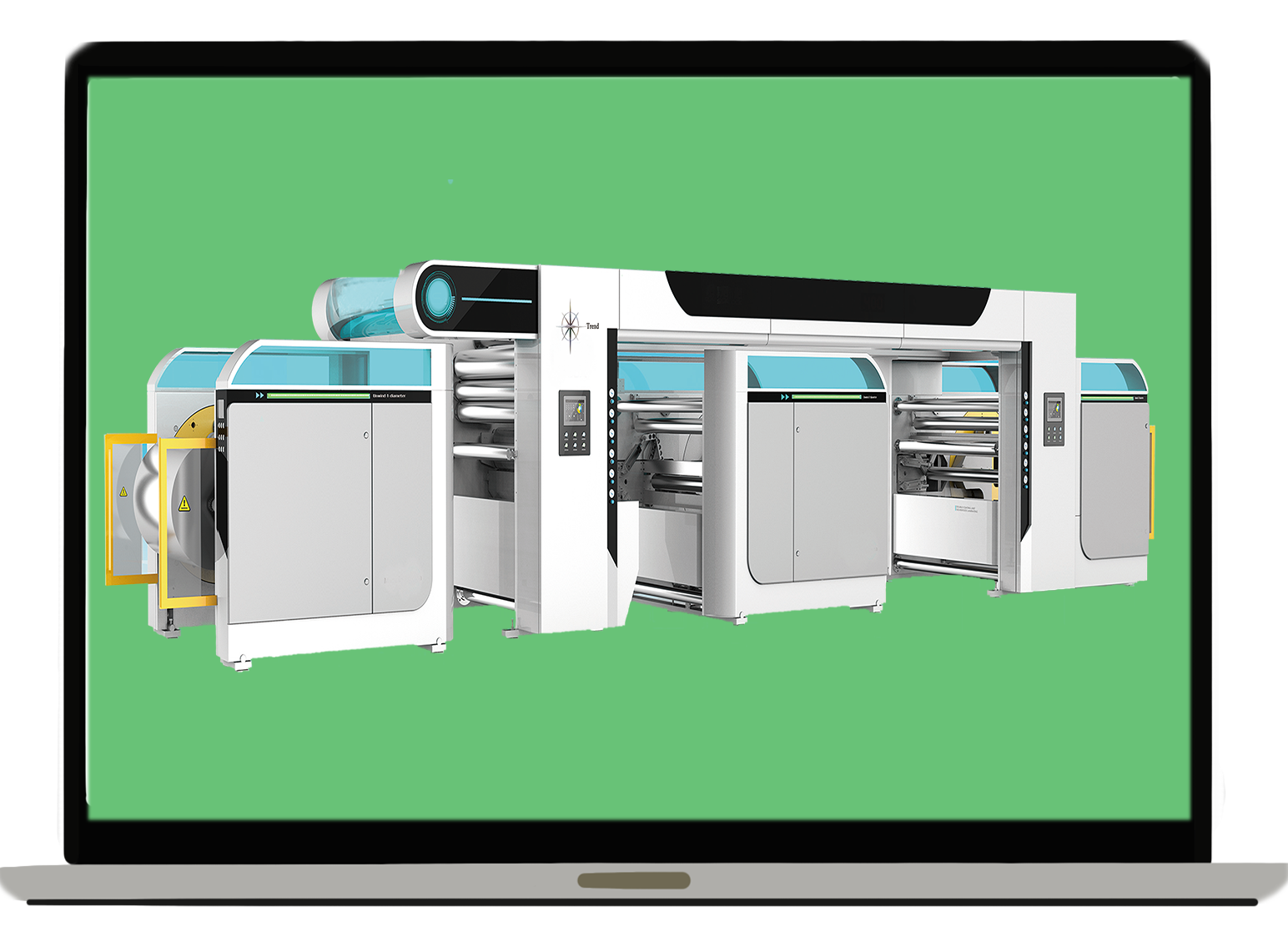

北極星05無溶劑複合機


3.北極星05無溶劑複合機不間斷加油時，藉由自動系統，工作站上的基材和
更換站透過搭接黏合連接。這樣，更換工位上的物料就變成了工作物料，原來的工作物料被旋轉到裝卸工位，供操作人員準備新的物料。




3.北極星05無溶劑複合機不間斷加油時，藉由自動系統，工作站上的基材和
更換站透過搭接黏合連接。這樣，更換站上的物料就變成工作物料，而前者則成為工作物料。
工作材料被旋轉到裝卸站，供操作員準備新材料。

（一）05型無溶劑複合機搭接工作方法：

  • D操作時，可在準備好的滾筒前端與新滾筒重疊的地方貼上雙面膠帶
  • 收到系統準備換輥的提醒後，開啟可判斷旋轉位置的光電開關，將新材質調整至切換位置
  • 透過驅動馬達上設定的新料加速工作狀態，新料到達切換位置後進行加速
  • 當新輥的速度與工作輥的速度一致時，切刀被提升。刀架上的黏膠滾輪在相同的快速移動狀態下將工作材料和新材料表面黏在一起
  • 然後切刀迅速抬起，將原工作輥的剩餘部分剪掉，新的料輥就變成工作輥。
  • 最後，膠輥、切刀、刀架回到初始位置，這一圈的旋轉過程結束。新的圈數切換進入準備期。







4.最後，北極星05無溶劑複合機採用中心收卷收卷裝置進行收卷。
這種收捲和放捲類型的優點包括：

（1）北極星05無溶劑複合機有兩個“收卷氣動輥”，幫助收卷輥平滑密實完成收卷
  • 第一收卷氣動輥的主要作用是在高速收捲過程中消除層間空氣，使複合膜收卷時變得緻密
  • 第二收卷氣動輥的主要作用是第二收卷氣動輥能保證複合膜貼在捲芯上的瞬間起到壓緊作用，防止複合膜粘貼不牢或撕裂，收卷不均勻。同時具有加壓功能繼續實行排氣，使整個複合膜平整。


（2）北極星05無溶劑複合機採用伺服馬達+通軸張力偵測感測器+配套電氣設備組成 閉環自動張力控制系統有助於實現不同收卷直徑的收卷速度和收卷強度，使層壓材料不會在層與層之間打滑，不會因為太緊或收卷歪斜現象。






北極星05無溶劑複合機和北極星01無溶劑複合機大量採用智慧型作業系統

塗膠面積

Polaris 05無溶劑複合機採用與Polaris 01無溶劑複合機相同的智慧塗膠系統來完成這項工作。智慧塗膠系統包括：膠水加熱保溫裝置、膠劑輸送裝置、膠劑攪拌裝置、往復式塗膠裝置及液位感測器、電氣控制系統、快速清洗系統裝置。其中，黏膠輸送裝置採用獨立的伺服控制系統，確保A、B組分的進入比例與設定比例相同。

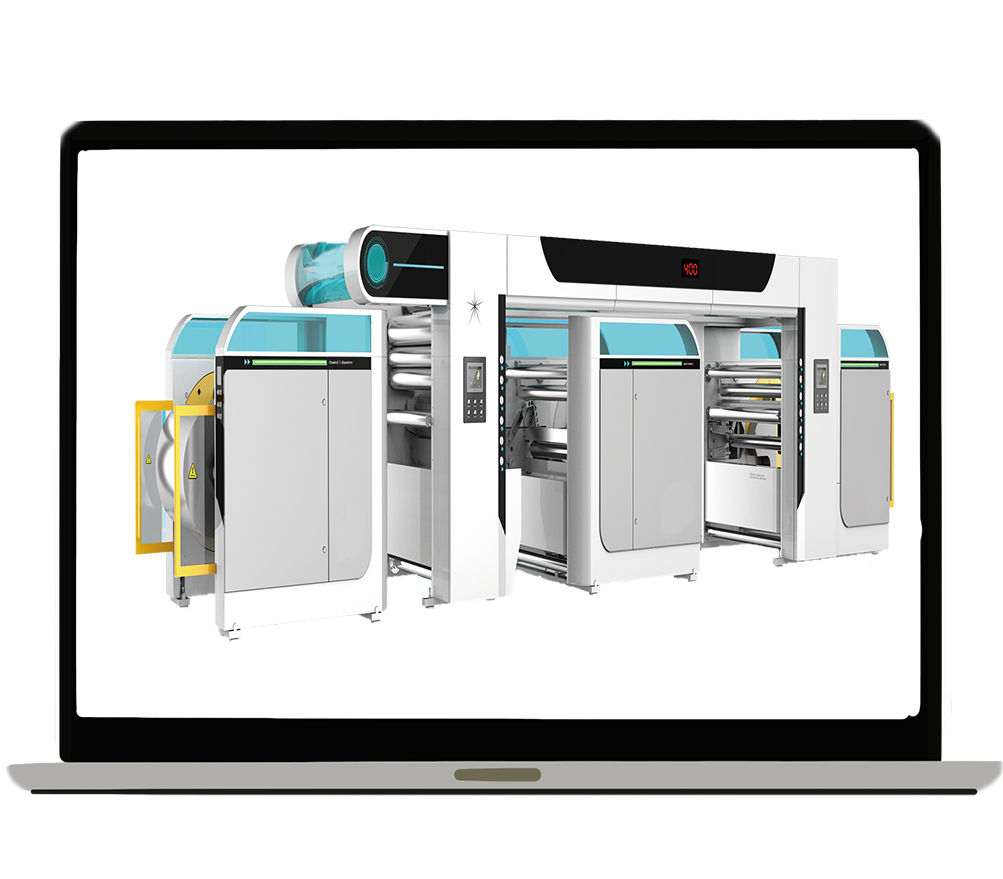

北極星05無溶劑複合機

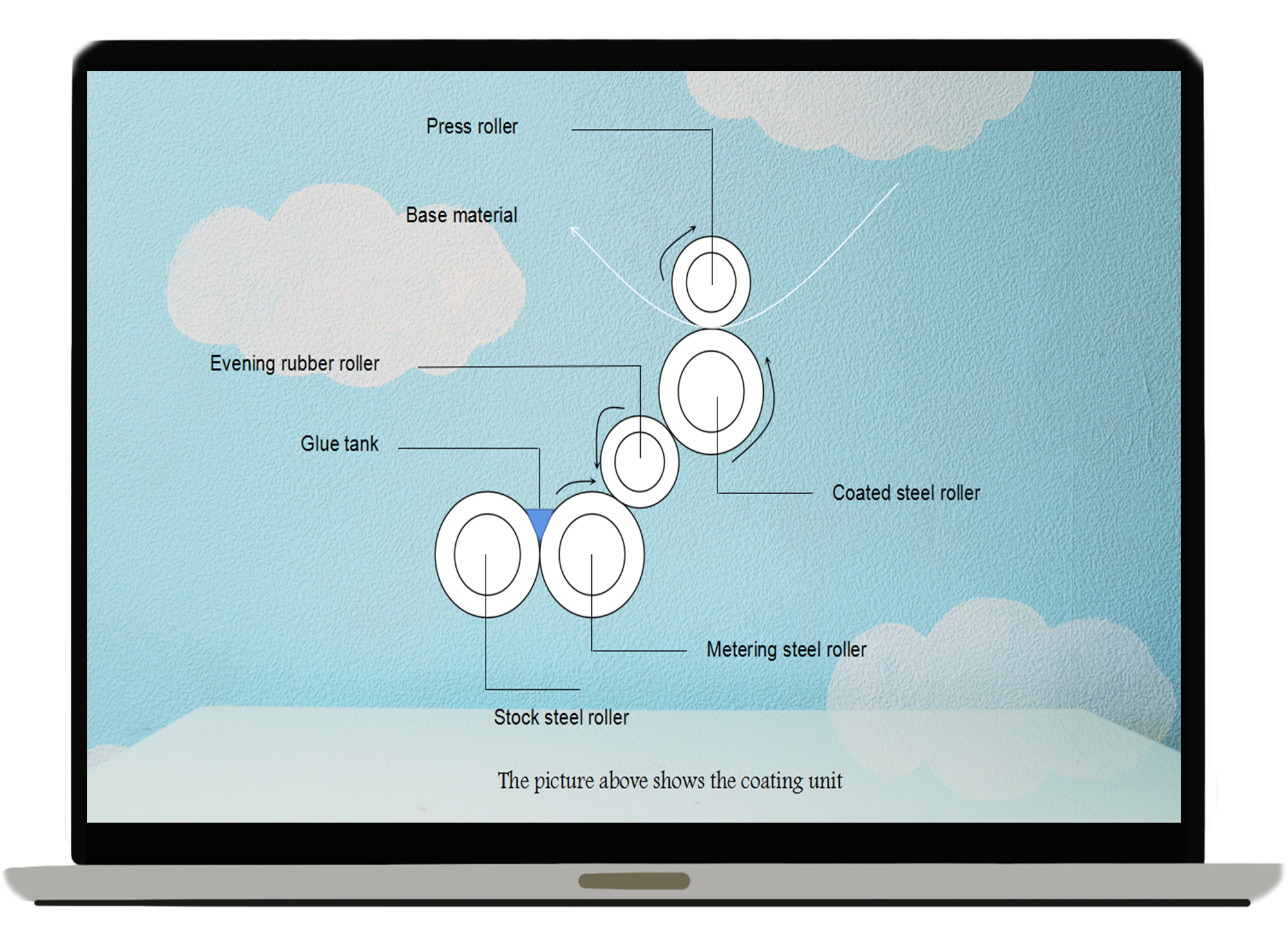

塗裝面積

北極星05無溶劑複合機與北極星01無溶劑複合機相同，具有塗層間隙記憶裝置、塗層重量直接輸入裝置、精確的塗層重量檢測裝置。在此區域中，轉移輥主要是連接點，隨著基材轉移的方向，在塗佈單元轉移輥左側設置膠水循環系統，以控制每框層壓所需的塗佈量。然後在轉印輥的右側設置塗膠系統，以確保塗膠在基材上的均勻性和無縫性。

北極星05無溶劑複合機

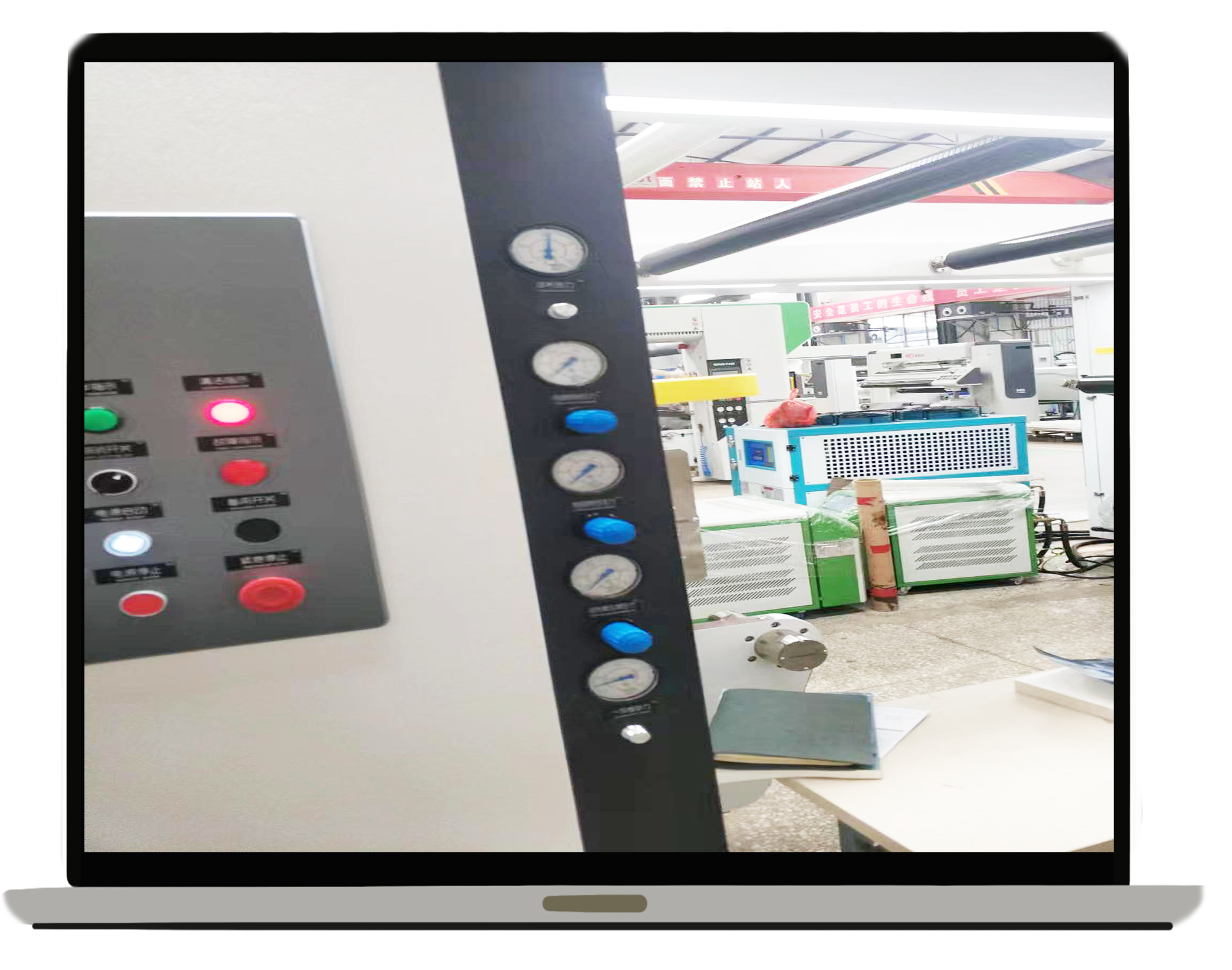

貼合區
Polaris 05無溶劑複合機採用與Polaris 01無溶劑複合機相同的水平背壓複合裝置。背壓輥、貼合襯墊輥、貼合輥的中心線處於水平位置。這種結構可以設定和讀取層壓壓力值，同時也有利於氣源波動，不會造成水平層壓單元的振動，使層壓過程更加穩定。

北極星05無溶劑複合機

固化區
由於一些國際市場的日常居住溫度在40℃左右，養護室可以用傳統的儲藏室代替，無需額外的溫控系統。針對日常氣溫低於40℃的國家，Polaris 05無溶劑複合機採用太陽能+奈米加熱器作為複合膜固化的熱源。以確保層壓板固化溫度均勻，減少熱能消耗。

北極星05無溶劑複合機
透過保留Polaris 01無溶劑複合機優勢性能零件，以及雙工位的增加，Polaris 05無溶劑複合機的自動化程度比單一放捲/收卷無溶劑複合機更高，也節省了更多的勞動力和依賴高階勞動力，可連續不間斷地進行層壓板生產。層壓材料包括各種薄膜、鍍鋁膜、鋁箔、單張紙、不織布等基材。所以，在以往的銷售中，往往受到中型軟包裝企業的青睞。

如果您對Polaris 05無溶劑複合機有興趣，可以點擊這裡取得Polaris 05無溶劑複合機配置表
